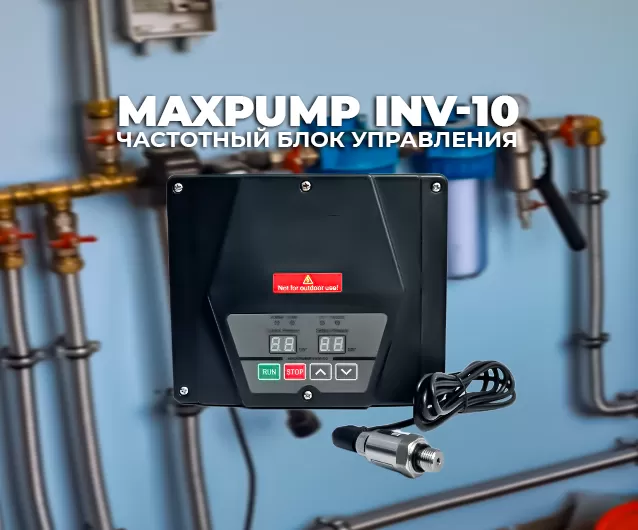

Обзор частотного блока автоматики MAXPUMP INV-10
Принцип действия частотного блока управления насосом
Блок управления iNV-10 регулирует скорость вращения ротора электродвигателя, поддерживая постоянное давление воды в водопроводной системе в зависимости от потребления. При увеличении водоразбора и падении давления в системе скорость вращения электродвигателя плавно увеличивается и наоборот. Контроль давления осуществляется с помощью выносного датчика давления. Работа устройства основана на широтно-импульсной модуляции сигналов с векторным управлением. После подключения и настройки блок работает в автоматическом режиме.
Технические характеристики блока MAXPUMP INV-10
![Принцип-действия-частотного-блока-управления-насосом.png Принцип-действия-частотного-блока-управления-насосом.png](/upload/medialibrary/2cb/v8fd9clpdcm0g6n7kp0iqkwxcsgtg3ny.png)
- Максимальная мощность подключаемого насоса: 1.5 кВт
- Максимальная сила тока: 10А
- Тип электропитания: Однофазное
- Напряжение питания источника: ~160В - 260В (~230 В) / 50Гц
- Напряжение на выходе блока управления: ~ 220В
- Диапазон частот на выходе: 20 - 50 Гц
- Характер нагрузки: Насос для воды
- Электропитание датчика давления: 24В, 4-20мА
- Диапазон задаваемого давления: 0.5 - 9.0 бар
- Гидроаккумулятор: Ёмкость не менее 2 литров (давление воздуха 60% от заданного)
- Допустимая температура окружающей среды: 0 - +35⁰С
- Перекачиваемая среда: Чистая пресная вода с температурой 0 - +35⁰С
- Точность работы по давлению: 0.3 бара
- Тип автоматического действия: 1.В
- Степень защиты: IP65
- Номинальное импульсное напряжение: 2,5 кВ
- Температура при испытании давлением шарика: 75/125 °С
Требования к технике безопасности
![Требования-к-технике-безопасности.png Требования-к-технике-безопасности.png](/upload/medialibrary/a0b/44pme39menarruowp06iihwtnxexhpc1.png)
Блок управления iNV-10 нагревается при работе, поэтому его следует размещать только на пожаробезопасной поверхности, такой как металл или бетон. Важно убедиться, что блок установлен вдали от взрывоопасных или горючих газов. Заземление блока обязательно. Все монтажные работы должны выполняться квалифицированными специалистами согласно "Правилам технической эксплуатации электроустановок потребителей" и "Правилам техники безопасности при эксплуатации электроустановок потребителей". Убедитесь, что параметры электропитания соответствуют номинальным значениям, указанным на маркировке блока управления. Никогда не используйте блок управления вне области его применения или в условиях прямого попадания воды.
Электрическое подключение
![Схема-подключения-MAXPUMP-INV-10-к-сети.png Схема-подключения-MAXPUMP-INV-10-к-сети.png](/upload/medialibrary/f3e/gegp9xyex3elzld4dw35do4qwijr8lxe.png)
Блок управления должен быть надежно установлен в защищённом от воды, сухом и проветриваемом помещении. Его нельзя устанавливать в запылённых помещениях, а также в помещениях, содержащих хлопковые волокна или металлические частицы, которые могут попасть внутрь устройства. Блок чувствителен к электромагнитным помехам. Заземление блока обязательно. Убедитесь, что номинальный ток электродвигателя не превышает номинальный ток блока управления.
Схема монтажа блока управления насосом iNV-10
![Схема-подключения-MAXPUMP-INV-10.png Схема-подключения-MAXPUMP-INV-10.png](/upload/medialibrary/35e/fnbpgh7hao7lmivomgt31anb6gfpb2g3.png)
Для правильной установки блока управления насосом iNV-10 необходимо последовательно подключить следующие компоненты:
- Насос.Первым компонентом в схеме является сам насос. Он отвечает за подачу воды и должен быть подключен к водопроводной системе согласно техническим требованиям и рекомендациям производителя.
- Обратный клапан. Обратный клапан устанавливается сразу после насоса. Он предотвращает обратный поток воды, что защищает насос от гидроударов и продлевает срок его службы. Клапан должен быть установлен в вертикальном положении, чтобы избежать неисправностей.
- Запорный кран.Запорный кран размещается после обратного клапана. Его основная функция – перекрытие потока воды в системе, что позволяет проводить техническое обслуживание насоса и других компонентов без необходимости сливать воду из всей системы. Кран должен быть легко доступен для быстрого перекрытия в случае необходимости.
- Фильтр грубой очистки.Фильтр грубой очистки устанавливается после запорного крана. Он предназначен для удаления крупных частиц и примесей из воды, предотвращая засорение и повреждение насоса и других элементов системы. Регулярная очистка или замена фильтра обеспечивает бесперебойную работу системы.
- Датчик давления 1/2".Датчик давления встраивается в систему водоснабжения и контролирует давление воды. Он имеет наружную резьбу 1/2" и устанавливается с помощью муфты 1/2" с внутренней резьбой. Датчик давления передает информацию блоку управления, позволяя ему регулировать работу насоса и поддерживать постоянное давление в системе. Правильная установка датчика давления критически важна для точного измерения и контроля.
- Блок управления. Блок управления iNV-10 является центральным элементом системы и отвечает за автоматическое управление насосом. Он обеспечивает плавный пуск и остановку насоса, а также поддерживает заданное давление воды в системе. Блок управления должен быть установлен в защищенном от влаги и пыли месте, на пожаробезопасной поверхности. Его подключение к электросети и другим компонентам системы должно быть выполнено в соответствии с требованиями безопасности и рекомендациями производителя.
Пуск в эксплуатацию блока управления насосом iNV-10
![Запуск-блока-управления-MAXPUMP.png Запуск-блока-управления-MAXPUMP.png](/upload/medialibrary/7a3/6hemrnc8d3mv638rh2ow7netf64gm49b.png)
Перед запуском блока управления насосом iNV-10 убедитесь в следующем:
-
Соответствие напряжения питания: Убедитесь, что напряжение питания соответствует номинальному (160В - 260В, 50Гц), а окружающие условия соответствуют требованиям настоящего руководства. Это важно для корректной работы блока управления и предотвращения возможных поломок.
-
Надежная установка блока управления: Проверьте, что блок управления надежно установлен на пожаробезопасной поверхности и защищен от воздействия влаги, пыли и прямого солнечного света. Надежная установка обеспечивает стабильную работу устройства и предотвращает возможные аварийные ситуации.
-
Правильная установка датчика давления: Убедитесь, что датчик давления правильно установлен на водопроводе с использованием муфты 1/2" с внутренней резьбой. Корректное размещение датчика давления необходимо для точного контроля давления воды в системе.
-
Правильное электрическое подключение: Проверьте, что электрическое подключение выполнено правильно, в соответствии со схемой, указанной в руководстве. Это включает проверку заземления и соответствие номинального тока электродвигателя параметрам блока управления.
Запуск блока управления:
![Запуск-блока-MAXPUMP.png Запуск-блока-MAXPUMP.png](/upload/medialibrary/633/3rkf40biolve8vth6y9jdp42ny2btoo4.png)
-
Включение блока управления: При подаче напряжения на блок управления на панели прибора загорается лампочка (POWER(СЕТЬ)). Это свидетельствует о готовности устройства к работе.
-
Проверка давления: Нажмите кнопку (STOP (СТОП)), при этом на табло ДАВЛЕНИЕ должно отобразиться значение 0.0 бар. Это указывает на правильное функционирование датчика давления и блока управления.
-
Запуск насоса: Откройте кран водоразбора и нажмите кнопку (RUN (ПУСК)). Насос должен запуститься и начать подавать воду. Это подтверждает корректную работу системы.
-
Остановка насоса: Кнопку (STOP (СТОП)) можно нажать в любой момент работы для немедленной остановки насоса. Это позволяет оперативно прекратить подачу воды в случае необходимости.
-
Установка давления: Нажмите стрелки ВВЕРХ или ВНИЗ для отображения заданного давления на табло (RUN (ПУСК)). Нажимая стрелки ВВЕРХ / ВНИЗ, задается требуемое давление, которое отображается на табло. Это позволяет точно настроить работу системы в зависимости от нужд пользователя.
Эти шаги обеспечивают правильный запуск и настройку блока управления насосом iNV-10, что гарантирует его эффективную и безопасную эксплуатацию.
Схема кнопок и индикаторов блока MAXPUMP INV 10
- Отображение текущего давления (единица измерения - бар). На дисплее блока управления отображается текущее давление в системе, что позволяет пользователю следить за давлением в реальном времени.
- Индикация включения питания. При включении питания загорается индикатор, сигнализирующий о готовности блока к работе.
- Индикация режима работы двигателя. Когда двигатель работает в режиме регулирования скорости, индикатор мигает быстро. При постоянной скорости или недостатке воды индикатор мигает медленно. В автоматическом режиме остановки индикатор горит слабо. При ручной остановке двигателя индикатор гаснет.
- Индикация достижения заданного давления. Индикатор загорается при достижении заданного давления, что подтверждает корректную работу системы управления давлением.
- Индикация недостатка воды в системе. При недостатке воды в трубе индикатор загорается. Система перезапускается автоматически через заданные интервалы времени (8 секунд, 1 минута, 10 минут, 30 минут, 1 час, 2 часа), продолжая перезапускаться в бесконечном 2-часовом цикле.
- Отображение текущего установочного давления (единица измерения - бар). На дисплее отображается текущее установочное давление. Заводская настройка по умолчанию составляет 3 бар.
- Кнопка уменьшения давления. Нажатие кнопки уменьшает значение давления на 0,1 бар за одно нажатие. Длительное нажатие кнопки быстро уменьшает давление.
- Кнопка увеличения давления. Нажатие кнопки увеличивает значение давления на 0,1 бар за одно нажатие. Длительное нажатие кнопки быстро увеличивает давление.
- Кнопка ручной остановки насоса. Нажатие этой кнопки останавливает насос вручную. Используется для выхода из состояния нехватки воды.
- Кнопка ручного запуска насоса. Нажатие этой кнопки запускает насос вручную. Используется для выхода из состояния нехватки воды.
Коды ошибок и способы их устранения
В процессе эксплуатации блока управления MAXPUMP INV 10 могут возникнуть различные ошибки, сигнализирующие о неполадках или несоответствиях в работе системы. Для обеспечения надежной и безопасной работы устройства важно своевременно выявлять и устранять эти ошибки. В данном разделе представлена информация о наиболее распространенных кодах ошибок, их причинах и способах устранения, что позволит пользователям быстро и эффективно реагировать на возникающие проблемы.
Защита от перенапряжения
При напряжении выше 270 В отображается этот код, если напряжение ниже 260 В, то восстановится нормальное рабочее состояние
Защита от пониженного напряжения
При напряжении ниже 100 В отображается этот код, если напряжение выше 110 В, то восстановится нормальное рабочее состояние
Когда температура радиатора достигает 80 ℃, отображается этот код, если температура ниже 60 ℃, затем восстанавливается до нормальной рабочей ситуации
![Ошибка04.png Ошибка04.png](/upload/medialibrary/7a5/9dfj0jduk6kwupdq6oii0hfw0503srv1.png)
Ошибка датчика
Если датчик давления поврежден или отсоединен, отображается этот код, восстановите нормальное рабочее состояние после того, как специалисты проверят устранение неполадок
![Ошибка05.png Ошибка05.png](/upload/medialibrary/795/d2skvh6aryejrt4thd5guoerlvngzltc.png)
Защита от избыточного давления
Когда давление в трубе, равное 99% от давления датчика давления, показывает этот код, если давление ниже 96% от давления датчика давления, то восстановите нормальное рабочее состояние
![Ошибка06.png Ошибка06.png](/upload/medialibrary/c20/xwl8a9nxojwblkhhzkgbeimebtzszidk.png)
Защита от разомкнутой фазы
При введенном трехфазном питании разомкнута фаза, показывает этот код, восстановите нормальную рабочую ситуацию после того, как специалист проверит устранение неполадок
![Ошибка07.png Ошибка07.png](/upload/medialibrary/db8/7nnivaht057maqv5rwjsei0gpvwyefmw.png)
Защита от перегрузки
При превышении установленного тока или мощности нагрузки отображается этот код, вернитесь к нормальной рабочей ситуации после того, как специалист проверит устранение неполадок
![Ошибка08.png Ошибка08.png](/upload/medialibrary/794/t3f3fmvsgq2alubsm1ccjjrf5fa1n2v4.png)
Защита от перегрузки по току или короткого замыкания
Когда двигатель с коротким замыканием или проблемами с перегрузкой по току показывает этот код, восстановите нормальное рабочее состояние после того, как специалисты проверят устранение неполадок
Режим настройки
![Режим-настройки-MAXPUMP-INV-10.png Режим-настройки-MAXPUMP-INV-10.png](/upload/medialibrary/674/iwnulyocz70exx5mo1tvu8xd1bovnrrk.png)
Переход в режим настройки блока управления MAXPUMP INV 10 возможен только при остановленном устройстве, когда горит индикатор (STOP (СТОП)). Для перехода в режим настройки выполните следующие шаги:
- Нажмите и удерживайте кнопки со стрелками ВВЕРХ и ВНИЗ одновременно.
- Используйте стрелки ВВЕРХ и ВНИЗ для выбора требуемого параметра для настройки.
- Однократное нажатие кнопки (RUN (ПУСК)) переводит в режим редактирования выбранного параметра.
- Повторное нажатие кнопки (RUN (ПУСК)) сохраняет изменения и выводит блок управления из режима настройки.
Настраиваемые параметры:
- Р001: Индикация частоты на выходе блока управления [Гц].
- Р002: Величина тока на выходе из блока управления [А].
- Р003: Значение напряжения на входе блока управления [В].
- Р004: Температура блока управления [°C].
- Р010: Сброс к заводским настройкам. Для сброса установите значение 1.
Прочие параметры подлежат установке исключительно на заводе и не доступны для изменения пользователем.
Заключение
В ходе данной статьи мы подробно рассмотрели ключевые аспекты установки, эксплуатации и настройки блока управления MAXPUMP INV 10. Этот продвинутый прибор не только обеспечивает высокую надежность и эффективность в работе, но и предлагает широкий функционал для различных систем водоснабжения. Регулярное обслуживание и внимательное отношение к настройке позволят максимально использовать потенциал этого оборудования, обеспечивая бесперебойную работу вашей системы водоснабжения.
