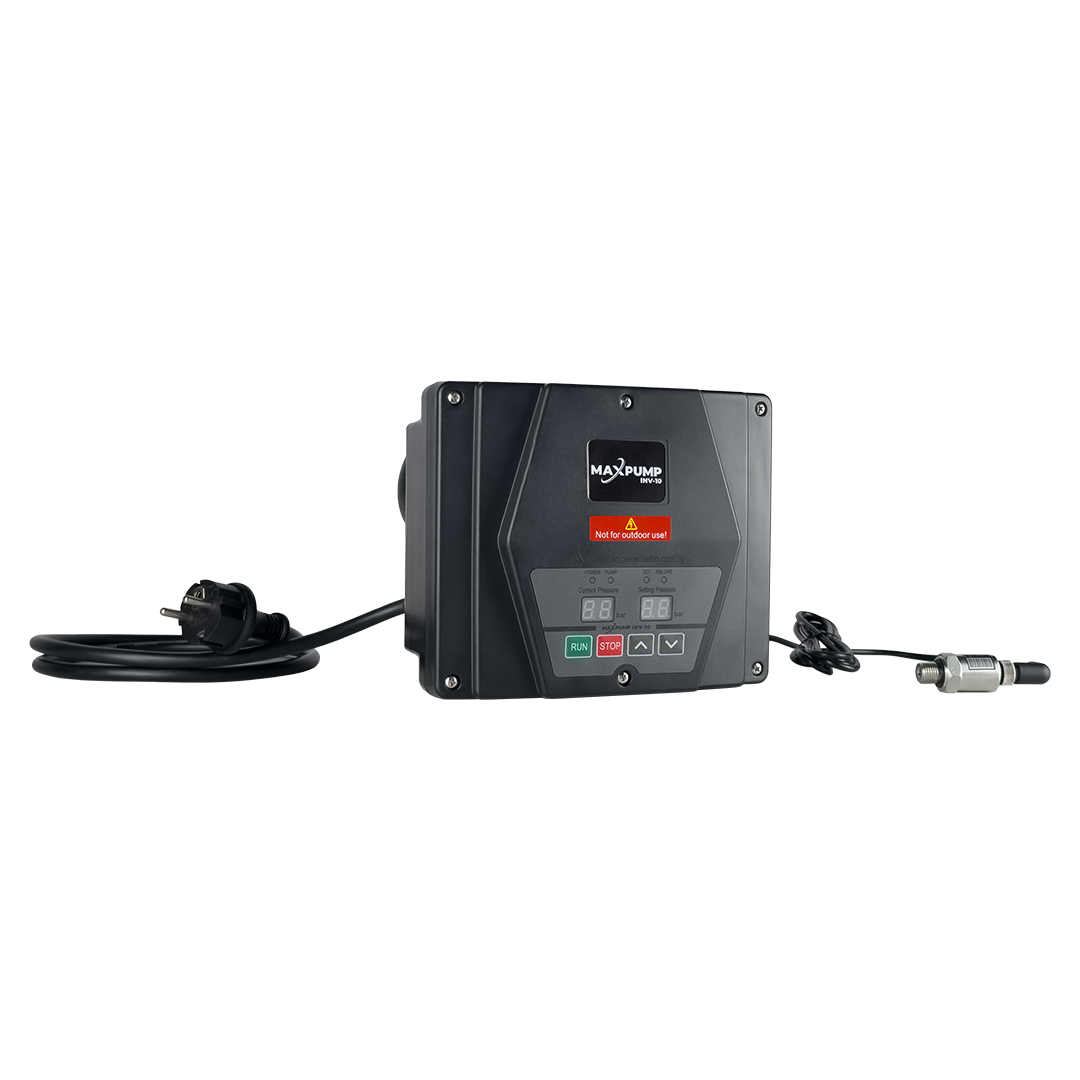

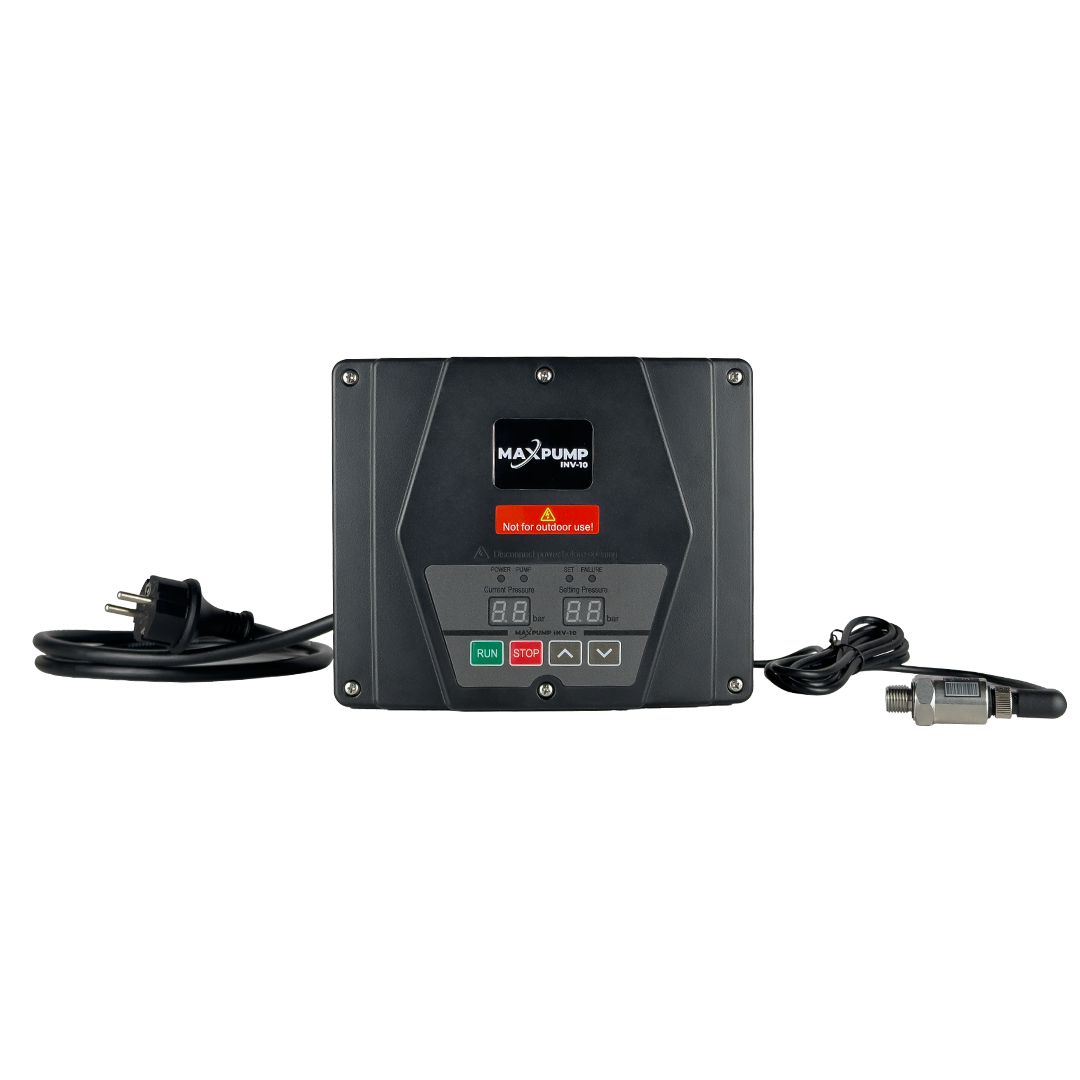

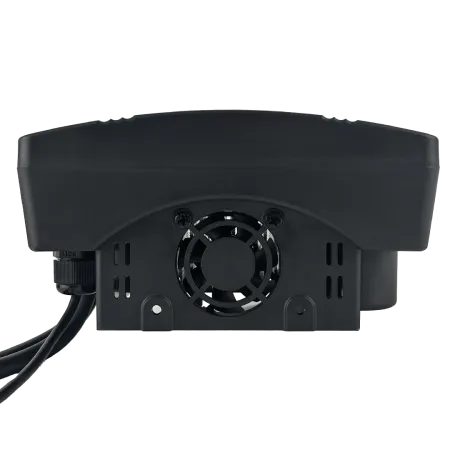

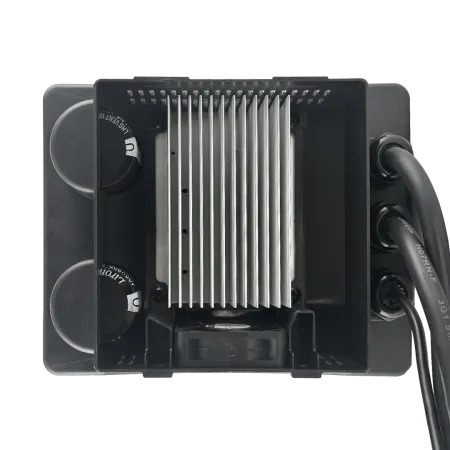

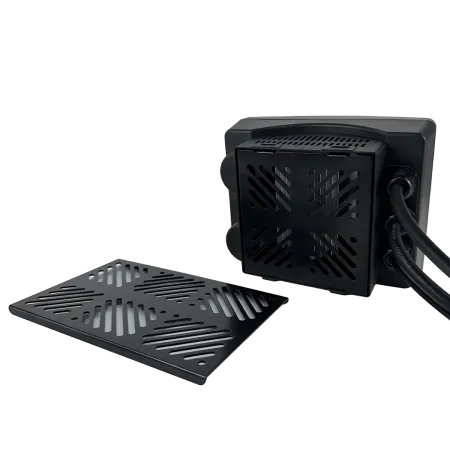

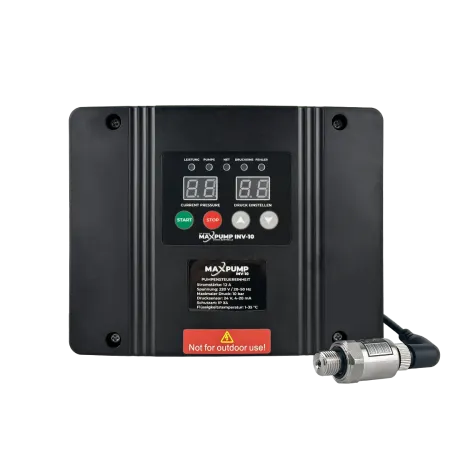

Частотный контроллер MAXPUMP INV-10

Блоки управления iNV-10 представляют собой передовые электронные устройства, специально разработанные для эффективного управления асинхронными однофазными электродвигателями различных типов водяных насосов. Они обеспечивают плавный запуск двигателя, снижение пусковых токов и уменьшение нагрузки на электрическую сеть, что существенно экономит электроэнергию и продлевает срок службы насоса.

Работа и технологии

Блоки управления iNV-10 используют широтно-импульсную модуляцию с векторным управлением для поддержания стабильного давления в водопроводной системе в зависимости от потребности. При изменении расхода воды и изменении давления в системе, они автоматически регулируют скорость вращения электродвигателя. Встроенный датчик на водопроводе контролирует текущее давление, обеспечивая точную реакцию и поддержание заданных параметров.

Технические спецификации

• Тип электропитания: Однофазное
• Напряжение питания источника: ~160В - 260В (~230 В) / 50Гц
• Напряжение на выходе блока управления: ~ 220В
• Диапазон частот на выходе: 20 - 50 Гц
• Характер нагрузки: Насос для воды

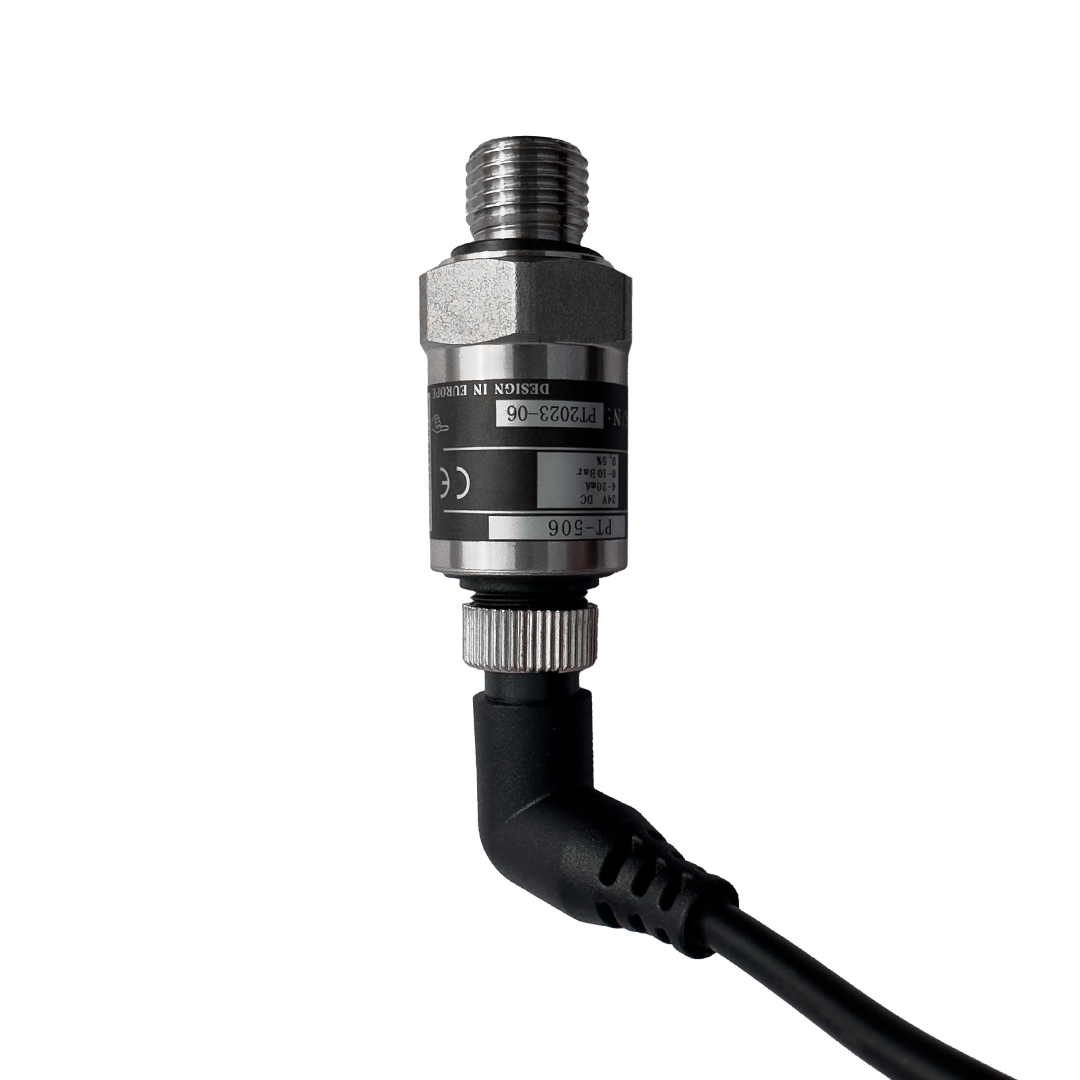

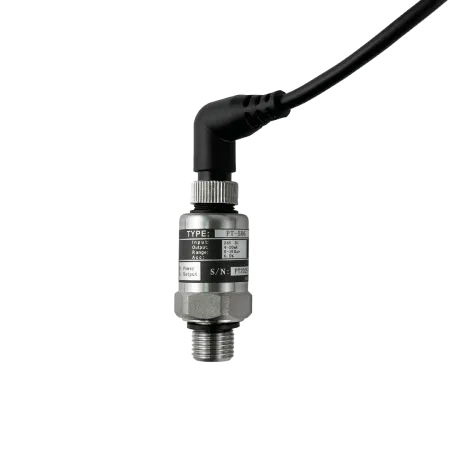

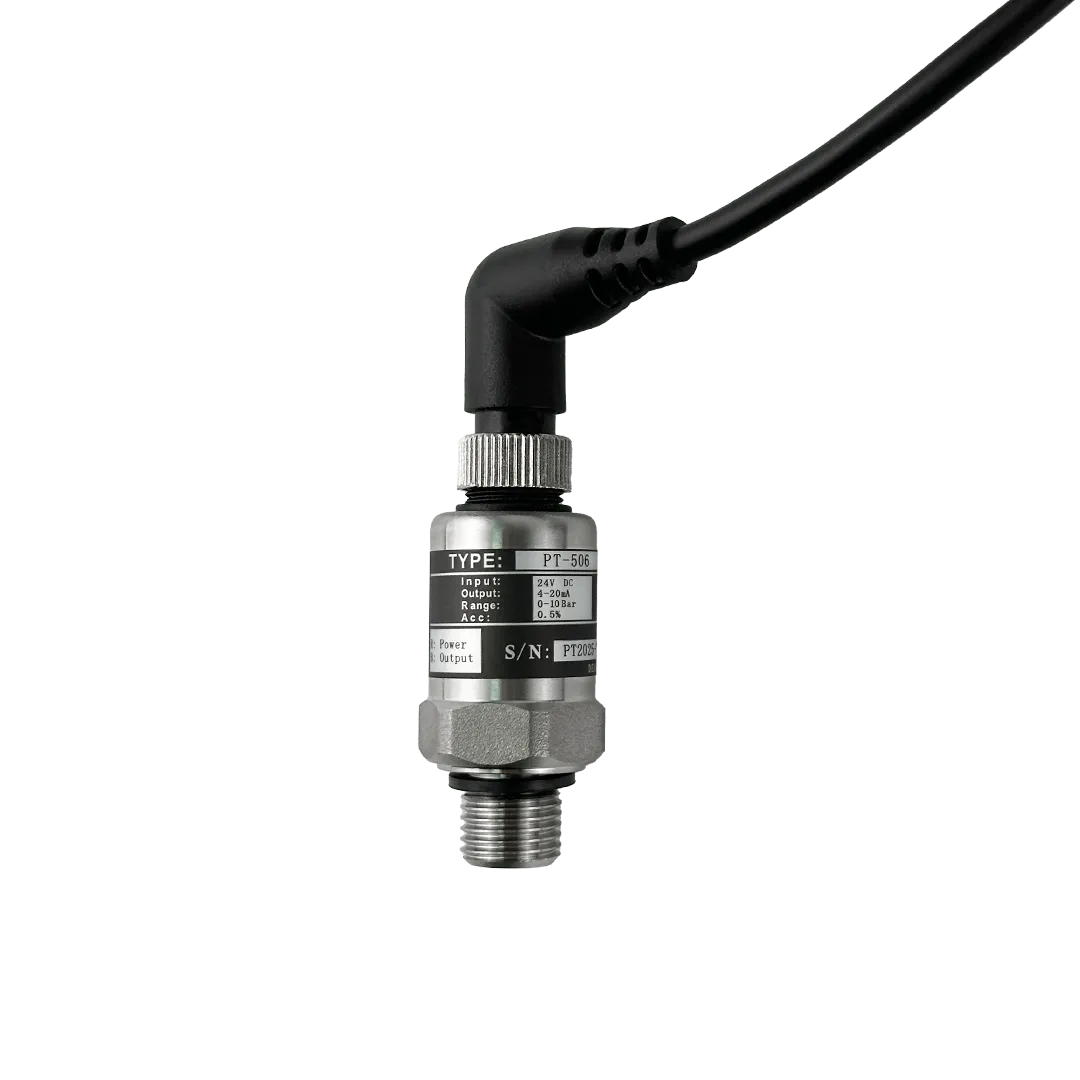

• Электропитание датчика давления: 24В, 4-20мА
• Диапазон задаваемого давления: 0.5 - 9.0 бар
• Гидроаккумулятор: Ёмкость не менее 2 литров (давление воздуха 60% от заданного)
• Допустимая температура окружающей среды: 0 - +35⁰С
• Перекачиваемая среда: Чистая пресная вода с температурой 0 - +35⁰С
• Точность работы по давлению: 0.3 бара
• Тип автоматического действия: 1.В
• Степень защиты: IP65
• Номинальное импульсное напряжение: 2,5 кВ
• Температура при испытании давлением шарика: 75/125 °С

Рекомендации по эксплуатации

Перед запуском необходимо убедиться:

• Что напряжение питания соответствует требуемому диапазону, а окружающие условия соответствуют указанным параметрам.
• Что блок управления установлен и закреплен надежно.
• Что датчик давления правильно установлен и функционирует корректно.
• Что электрическое подключение выполнено в строгом соответствии с предоставленной схемой.

Запуск и управление

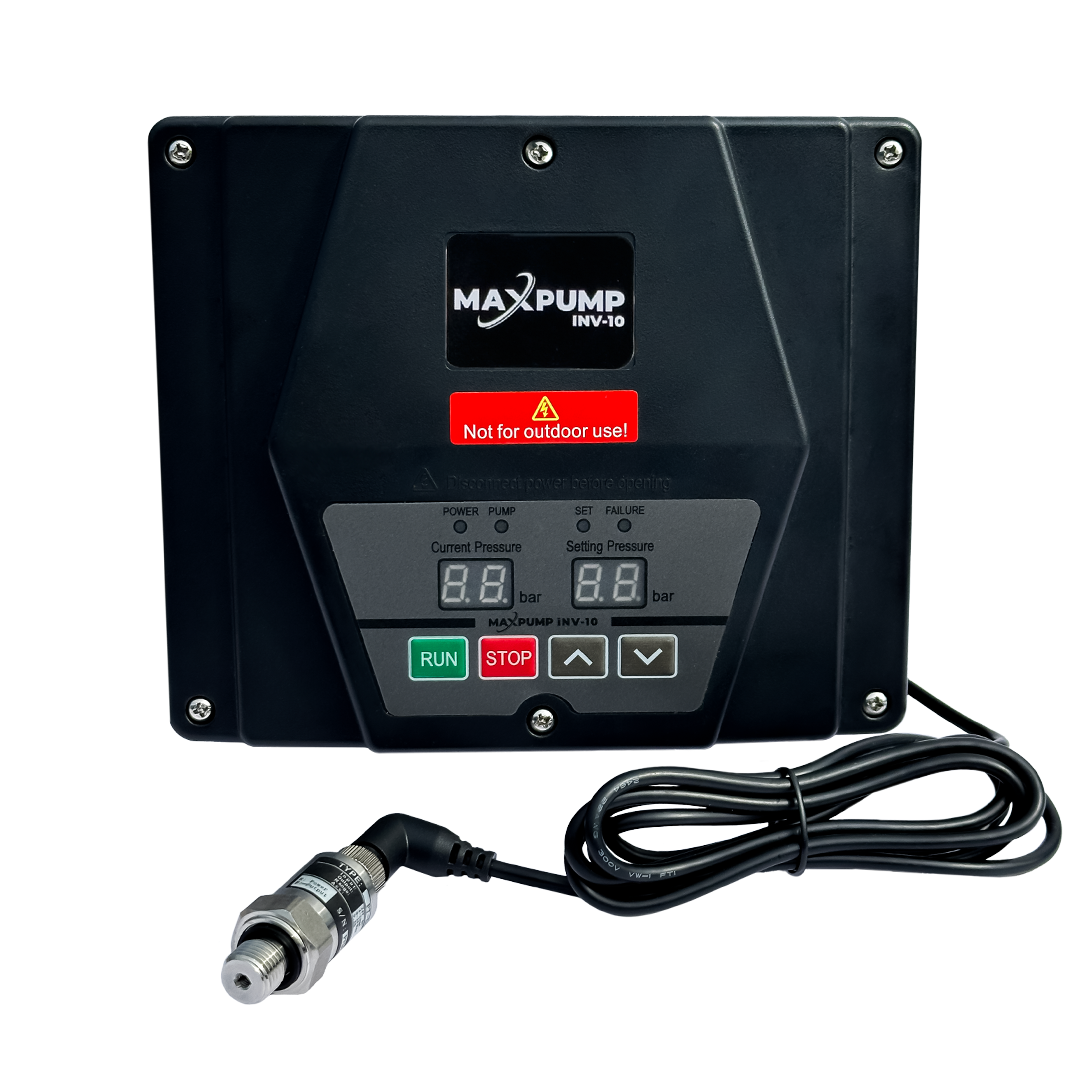

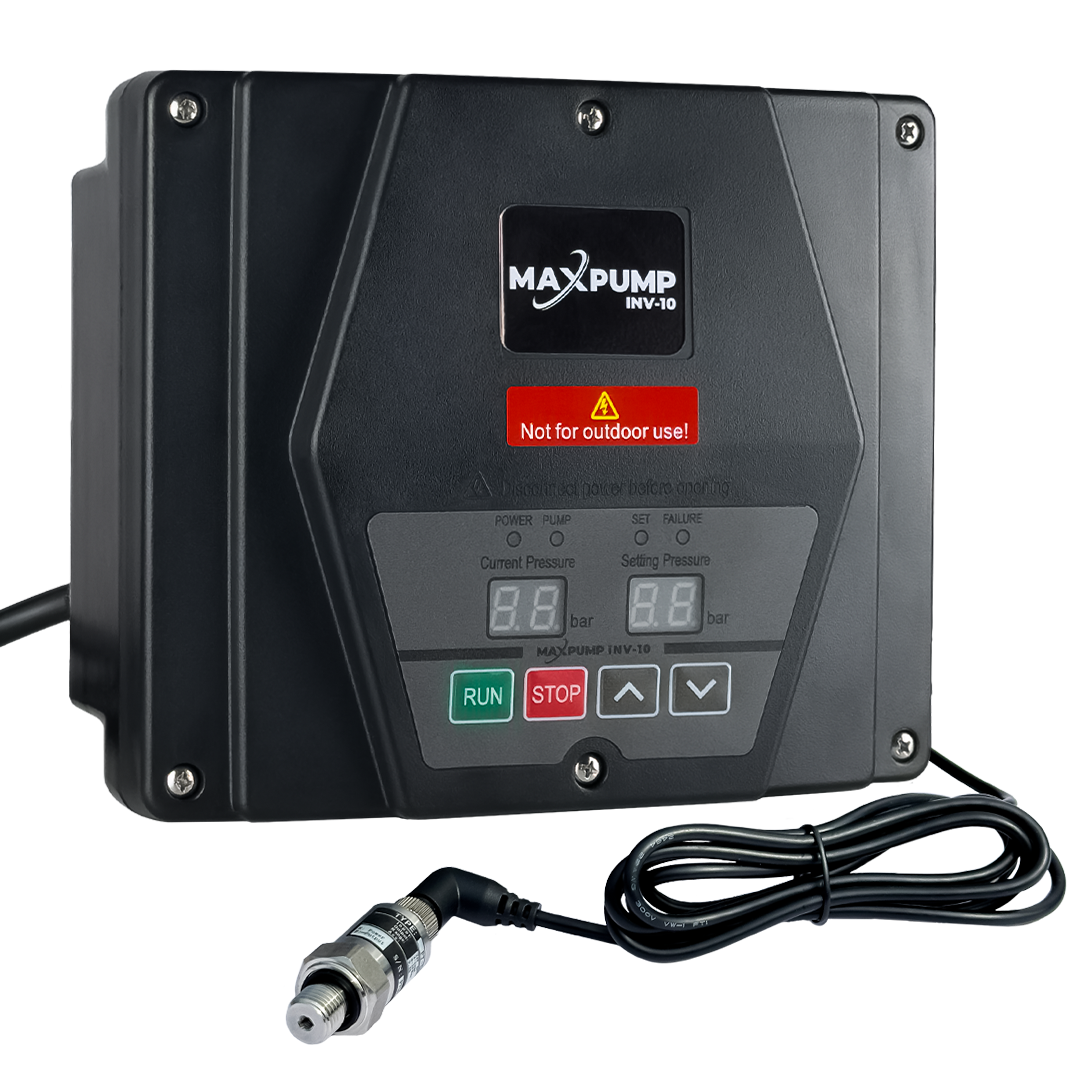

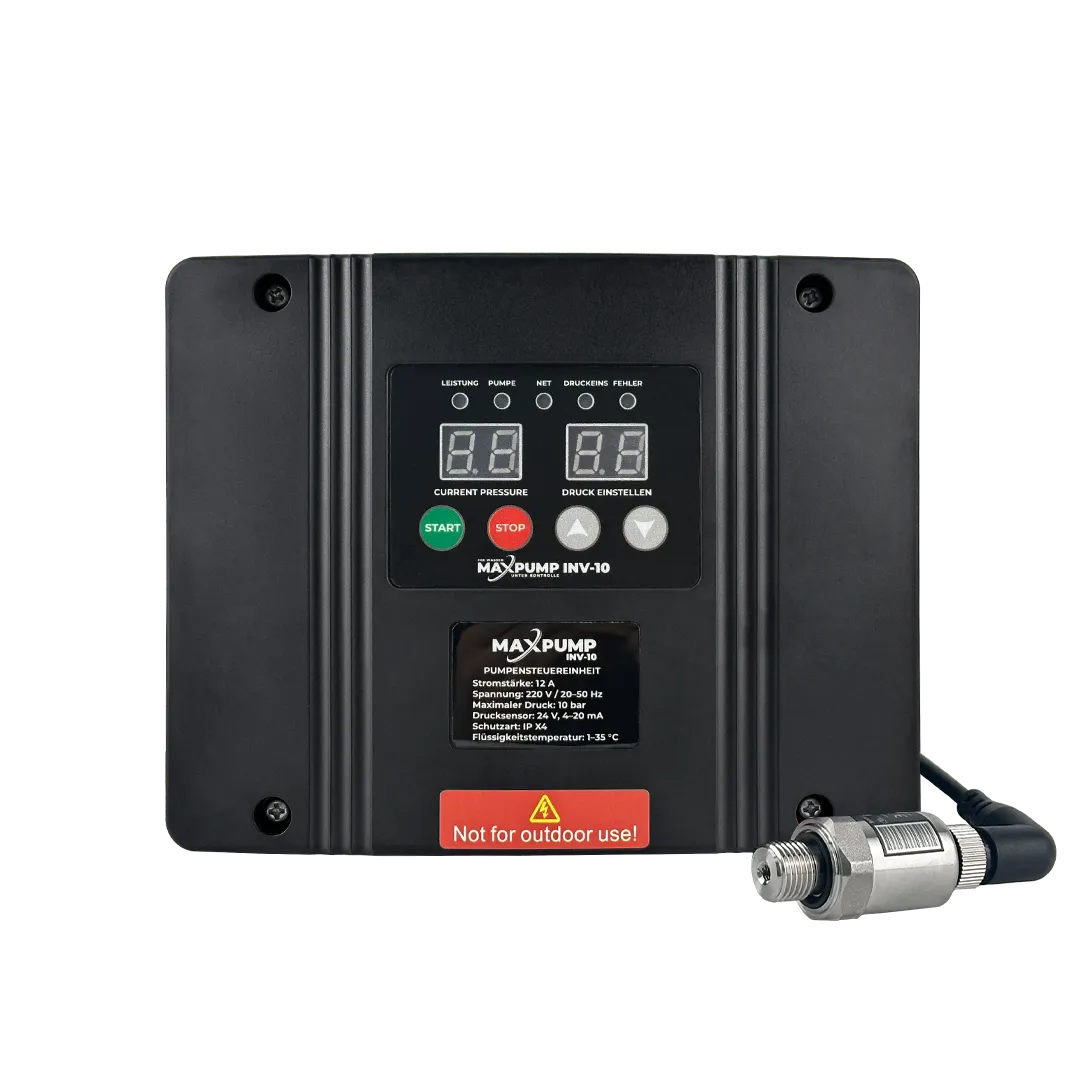

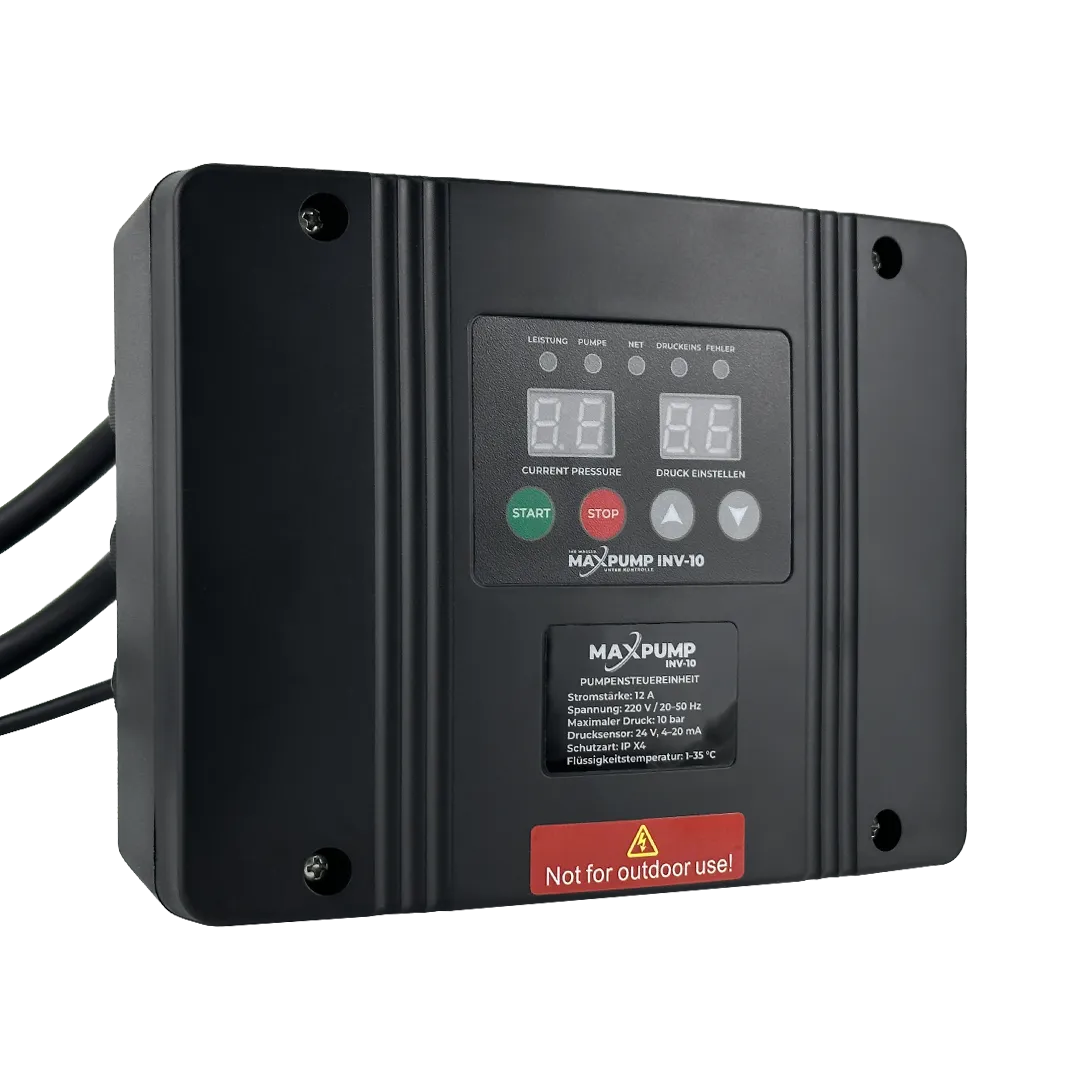

• После подачи напряжения индикатор (POWER) на панели управления зажигается.
• Нажмите кнопку (STOP), чтобы установить давление на нулевой уровень (0.0 бар).
• Откройте водопроводный кран и нажмите кнопку (RUN), чтобы запустить насос и начать подачу воды.
• В любой момент работы можно использовать кнопку (STOP) для немедленной остановки насоса.
• Для установки требуемого давления используйте стрелки ВВЕРХ или ВНИЗ, значение отображается на дисплее (RUN).

Блоки управления iNV-10 обеспечивают надежную автоматизацию и эффективность водоснабжения, гарантируя стабильную работу системы и минимизируя энергопотребление.
